シャープ液晶テレビ 4T-C40BH1 修理

2025-06-07家電・電気製品

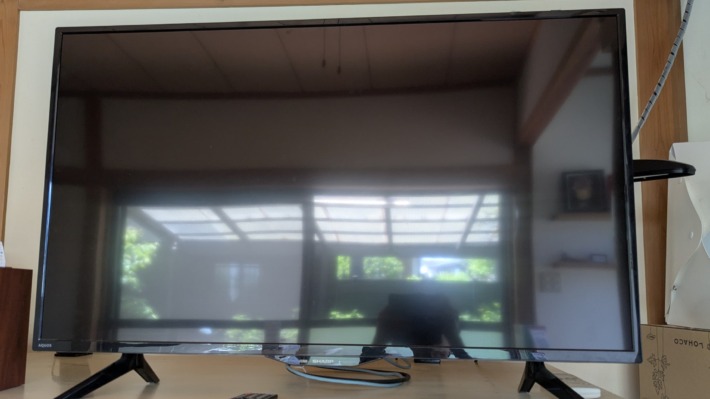

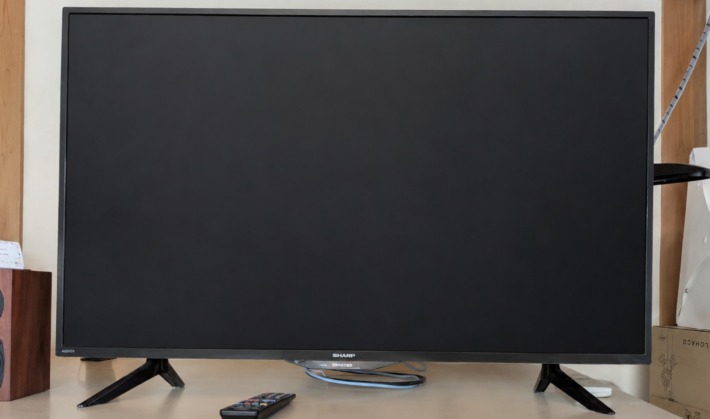

シャープの液晶テレビですが、買って1年もせずにおかしくなりました。いちど画面がちらついて表示が真っ黒になります。その後、電源用のLEDが8回点滅します。何らかのエラーコードのようです。ネットを調べるとテレビのリセット方法が出ています。

「コンセントから抜く」－(1分程放置)→「コンセントに挿す」→「電源ON」

やってみると治りました。しかし、しばらくするとまたおかしくなります。

そうこうしているうちに発生頻度が少しずつ高くなってきて気が付いたら、保証期間の1年が終わってました。大失敗です。それがショックで1年ぐらい壊れたまま放置してました。

3万円ぐらいまでなら修理お願いしようと販売店に連絡しました。訪問修理になるそうで予約して来てもらいました。早速エラーの状態を見てもらったのですが、フタを開けることもせず、なにも調査することなくエラーの内容だけで、バックライト不良なのでパネルごと交換で70,000円ほどすると言われて販売店修理をやめました。

LEDが8回点滅してることは電話で伝えていたので、電話で70,000円かかると判断してくれたら出張依頼しなくて良かったのにと伝えたところ、出張料は取られなかったので、その点はまぁ良かったです。

こうなると普通は捨てるしかなくなるのかもしれませんが、ちょっとフタ開けてみるかとなりますね。
※ここからの作業は、テレビには高電圧の部分もあるため細心の注意が必要な作業になります。

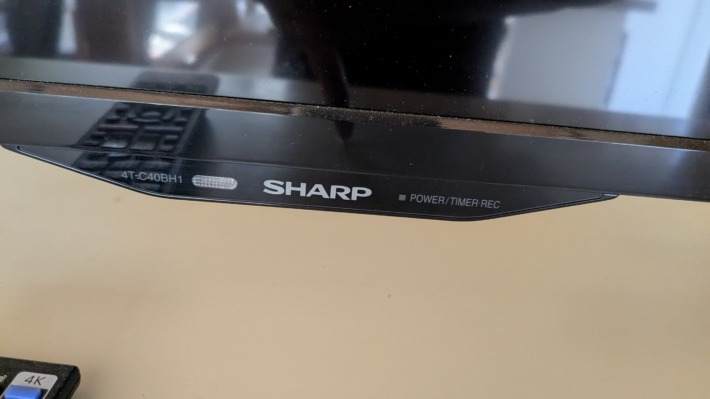

Power のLEDがありますが、通常は電源OFFで赤、電源ONで緑に光ります。おかしくなると、このLEDがエラー表示に利用されます。今回は赤8回点滅でバックライトの不具合となります。

フタ開けていきます。

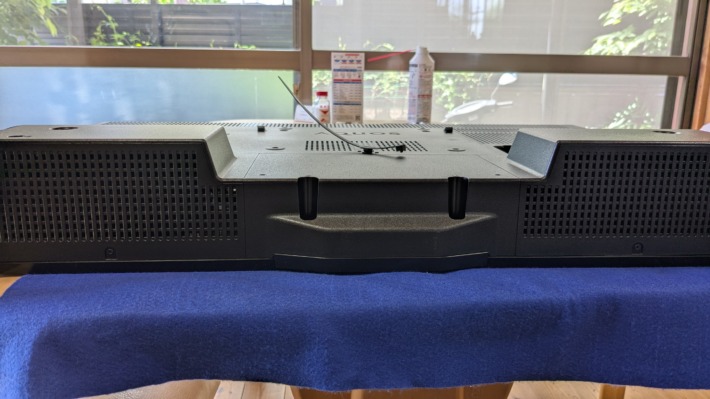

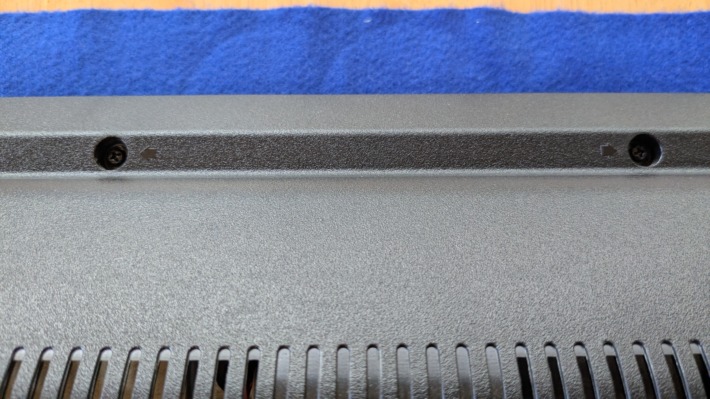

矢印の付いてるネジを外していきます。

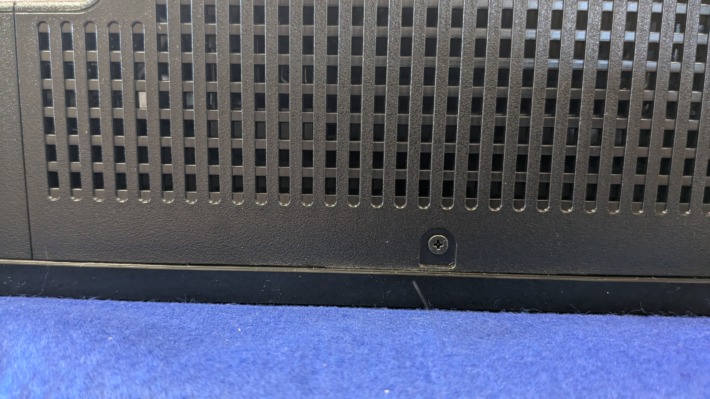

下部のネジ2本だけは矢印がないけど、外す必要がありました。

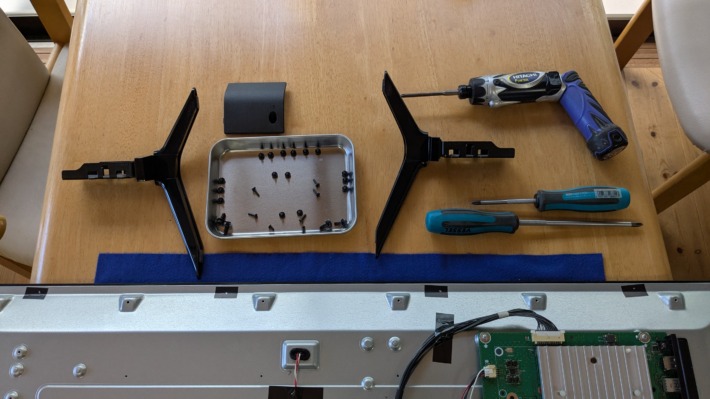

ネジは元に戻すことを考えて、位置に対応するように並べています。実際は4種類のネジが使われていて、細かい長さ違いはありませんでした。

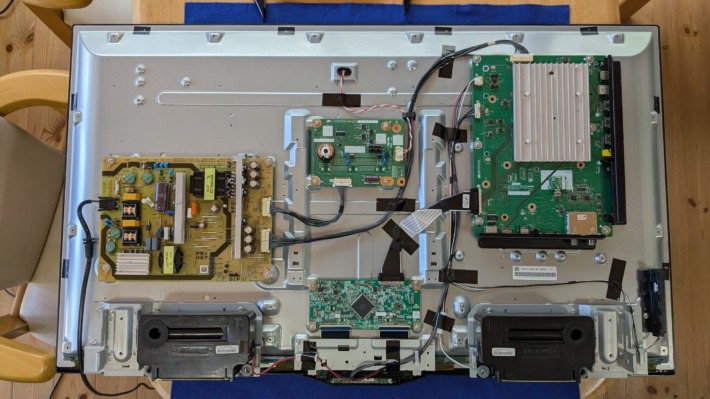

フタを開けたところです。

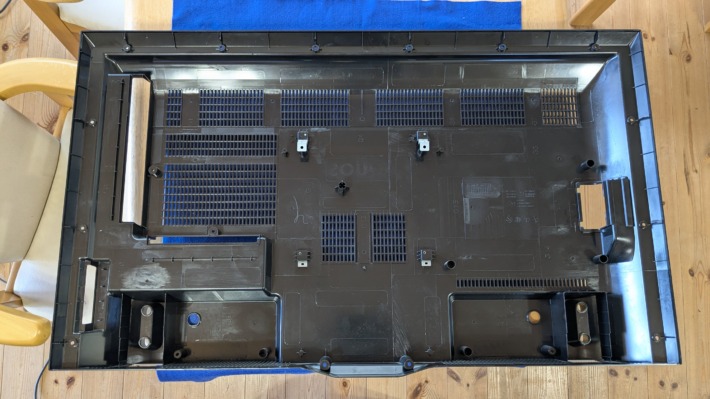

こちらはフタです。

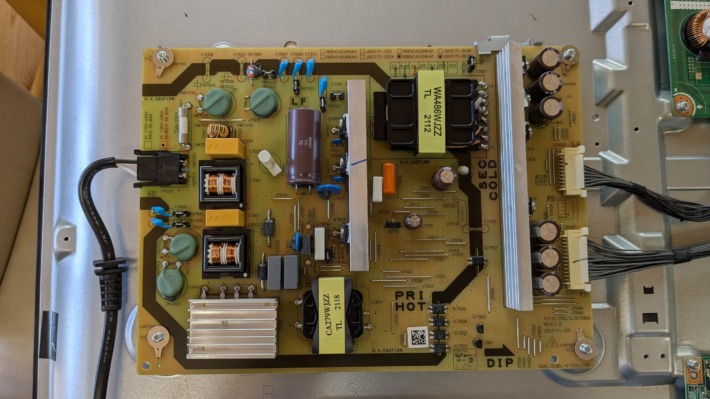

電源基盤です。特に問題なさそうです。右の白いコネクター２つを抜き差ししておきます。
※コネクタ抜き差しとは、刺さってるコネクターを一度抜いてもう一度さすことで接触不良をなくすことができる場合があります。

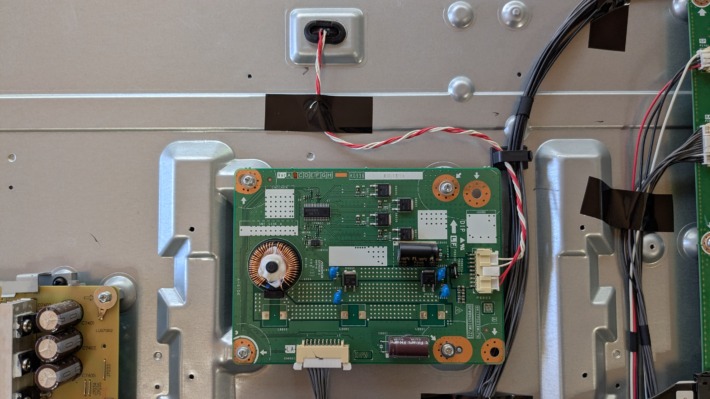

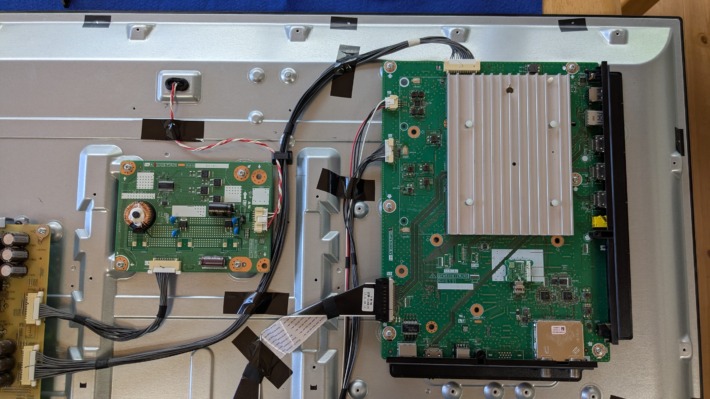

EDドライバー L-CON基板です。特に異常はなさそうです。赤白のツイストペアケーブルがバッックライトにつながっています。このコネクタも抜き差ししておきます。下の白いコネクタも抜き差ししておきます。

右はメイン基板です。特に異常はなさそうです。上の白いコネクタを抜き差ししておきます。

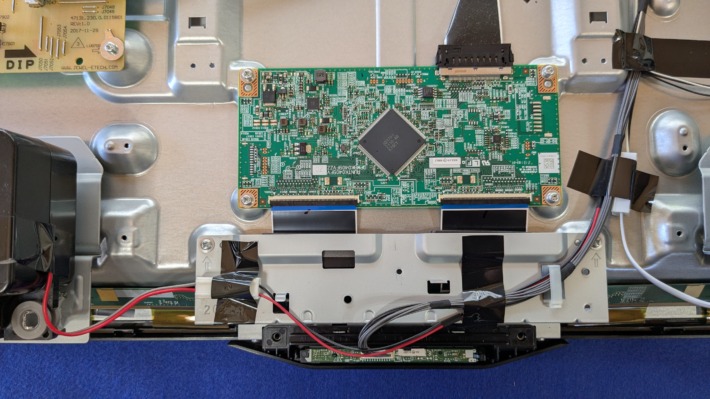

液晶表示基板　T-CON基板です。特に異常はなさそうです。こちらはフラットケーブルなのでそっとしておきます。

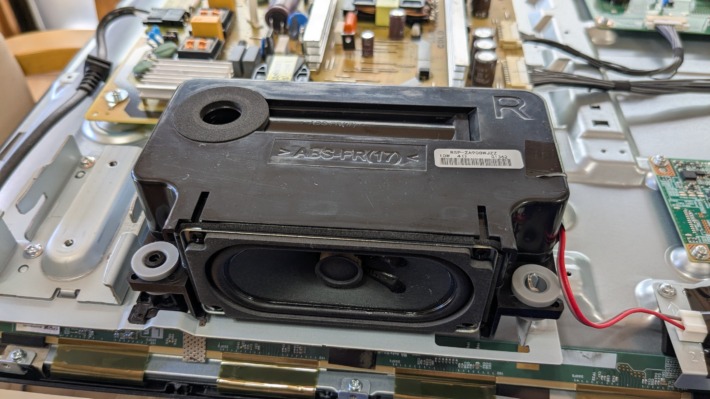

スピーカーはちゃんとボックスに入っていて、バスレフポートがあります。
